CCTV检测系统发展概述 管道的检测是进行修复和合理养护的前提，目的是了解管道内部状况。根据管道内部状况，可以确认管道是否需要修复和修复应采用何种工法，可以科学地制订养护 方案。对于人员可以进入的大管径管道，从经济上考虑，可以派施工人员直接进入检查记录。而对于人员无法进入的管道，必须采用其他方法。现今使用最普遍的检 测工具是管道闭路电视检测系统（Closed-Circuit Television）（简称CCTV），是专门应用于地下管道检测的工具。

     该系统出现于20世纪50年代，到该世纪80年代此项技术基本成熟。通常，CCTV系统安装在自走车上，可以进入管道内进行摄像记录。技术人员根据 检测录像，进行管道状况的判读，可以确定下一步管道修复采用哪些方法比较合适。针对管内水位较高的情况，CCTV不能有效地拍摄水下的情况，声纳系统可作 为补充，扫描出水下的积泥、异物和重大结构损坏情况，基本解决了CCTV的不足。 现今生产制造CCTV检测系统的厂商很多，虽然CCTV检测系统种类繁多，但是其功能大同小异。

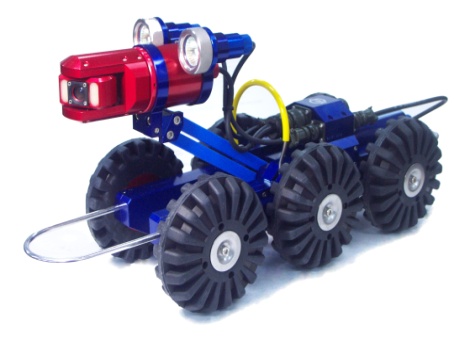

     通常，CCTV系统公司有自走式和牵引式两种。近年来，由于自走式CCTV系统操作技术日趋成熟，该系统已经成为主流。CCTV操作人员在地面远程 控制CCTV检测车的行走，并进行管道内录像拍摄。相关的技术人员根据这些检测录像，进行管道内部状况的判读与分析，以确定下一步管道修复采用哪种修复方 法比较合适。 国内应用现代检测系统的城市较少，上海、北京等大城市近两年已作了不少的尝试。国外一些发达国家上世纪50年代就已开始了研究，现已形成较完整的技术体 系，不少国家已建立了技术标准。各个国家的做法或标准并不相同，其中英国WRC（水务研究中心）标准、丹麦标准和日本标准具有一定代表性。除了有标准，许 多国家还颁布法规文件，真正将这一事业纳入法制化轨道。比如英国就规定了排水管道依据管龄的长短，每隔1-5年就要检查一次。日本则规定一般10年一次， 管龄超过30年的，每隔7年查一次。嘉兴市水务局也正在起草法规性文件，对管道的检测主体、周期和经费等作出了规定。除了排水管道，嘉兴的自来水、煤（天 然）气管道也开始使用CCTV作检测。 管道检测分为结构状况检测和功能性状况检测两大类。

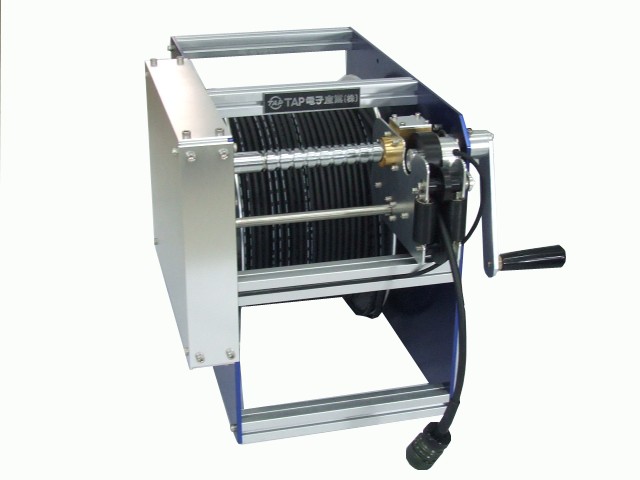

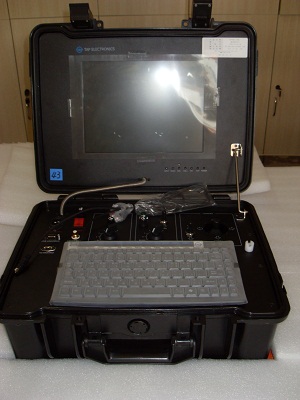

     结构性状况指管道本身的状况，例如管道接头、管壁、管基础状况等等，该项指标与管道的结构强度和使用寿命密切相关; 功能性状况指管道运行中出现的状况，例如管道上集结油脂、管内泥沙沉积等等，它与管道的通水能力相关，通常可以通过管道养护疏通而得到改善，对管道的寿命 影响不大。 CCTV的基本设备包括有：（1）摄影机；（2）灯光；（3）电线（线卷）及录影设备；（4）摄影监视器；（5）电源控制设备；（6）承载摄影机的支架； （7）牵引器；（8）长度计算器。

     一般进行CCTV检测前需进行管道清洗工作，去除管内脏物，保证拍摄到效果良好的视频录像。
